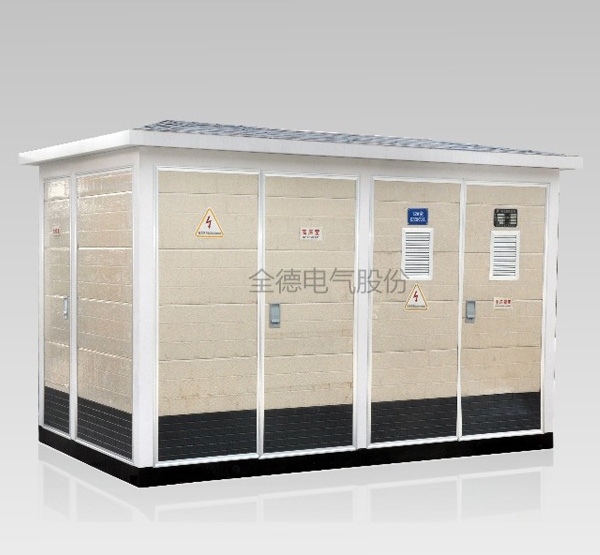

户外预装式变电站箱式变压器YBM-12/0.4(F.R)T-型
[  发布时间:2018-07-07 19:41:00    信息来源:全德电气股份  ]


概述

YBM系列预装式变电站箱式变压器是将高压电器设备,变压器、低压电器设备等组合成紧凑型成套配电装置,用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所,做配电系统中接受和分配电能之用。广泛用于适用于6KV/6.3KV/7.2KV/10KV/12KV/22KV/24KV/
33KV/35KV/40.5KV箱式变压器配电柜城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设等户内外场所。

YBM预装式变电站具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或发射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。

YBM预装式变电站符合GB/T17467-1998《高压/低压预装式变电站》国际标准。

使用环境条件

1.地震 ≤8度

2.无火宅、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所

注:特殊使用条件,订货时提出与制造厂协商解决。

结构特点

1.本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全,高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的需求。本箱变采用高压真空断路器(VS1)微机综合保护或交高压负荷开关、插入熔断器、后备限流熔断器等高压组,变压器室可选择干式变压器及其他系列低损耗油侵式变压器或干式变压器;低压室根据用户要求可采用面板或柜装式结构组成永不所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求。并方便用户的供电管理和提高供电质量。

2.高压室结构紧凑合理,并具有全面防误操作联销功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自动照明装置,另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、维护方便。

3.采用自然通风和强迫通风两种方式。变压器室和高、低压室均有通风道,排风扇有温控装置按整定温度能自动启动和关闭,保证变压器正常运行。

4.箱体结构能防止雨水和污物进入,材料选用彩色钢板制作,有防腐、防水、防尘性能,使用寿命长,同时外形美观。
